Calculateur de Débit d'Air Comprimé : L/min, m³/h et m³/s

Comment utiliser ce calculateur de réseau d’air ?

Choisir un compresseur et dimensionner ses tuyaux et raccords ne s’improvise pas. Voici les points importants pour comprendre vos résultats :

Configuration de votre réseau d’air

Nombre d’utilisateurs : Indiquez le nombre de personnes utilisant des outils pneumatiques simultanément. Le calculateur génère automatiquement un champ de saisie par utilisateur.
Consommation par poste : Saisissez le débit de chaque outil (en L/min). Le calculateur applique automatiquement un coefficient de simultanéité (100% pour 1 outil, 80% pour 2, 65% au-delà) car tous les outils ne fonctionnent jamais en continu au même instant.

Paramétrage du réseau physique

Remplissez les caractéristiques de votre tuyauterie pour calculer les pertes de puissance :

Longueur : Distance totale du tube entre le compresseur et le point le plus éloigné.
Ø Intérieur : Très critique. Une petite augmentation de diamètre réduit drastiquement les pertes de charge.
Nb de coudes : Chaque coude crée une résistance supplémentaire.
Pression (bar) : La pression de service requise par vos outils pneumatiques
Type de réseau : Choisissez Antenne (ligne droite) ou Boucle (le réseau forme un cercle fermé, ce qui divise par 4 les pertes de charge).

Expert Air : Diagnostic performance & coûts énergétiques

Aide Consommations (L/min) :

Ponceuse : 400 Peinture : 250 Clé chocs : 500 Soufflette : 150

1. Vos Postes de travail

Nombre d’utilisateurs :

2. Configuration du Réseau

Longueur (m)

Ø Intérieur (mm)

Nb de coudes

Pression (bar)

3. Votre Matériel Actuel

Consommation Requise
0 L/min

0 m³/h | 0 m³/s

Estimation Énergétique

0.0 kWh / heure de travail

Basé sur un rendement moyen de 100L/min par kW.

Analyse du Réseau

Perte de charge : 0.00 bar

Réglage compresseur : 0.00 bar

Avertissement : Les résultats fournis par ce calculateur n’ont qu’un but informationnel. Il ne remplace pas le passage d’un spécialiste des réseaux d’air pour obtenir une étude détaillée et adaptée à votre atelier.

Interprétation des résultats

Consommation requise

Le résultat s’affiche en temps réel sous trois unités pour faciliter vos commandes de matériel :

L/min : Unité standard des outils.
m³/h : Unité standard des compresseurs industriels.
m³/s : Unité utilisée pour les calculs physiques de dynamique des fluides.

Diagnostic de performance

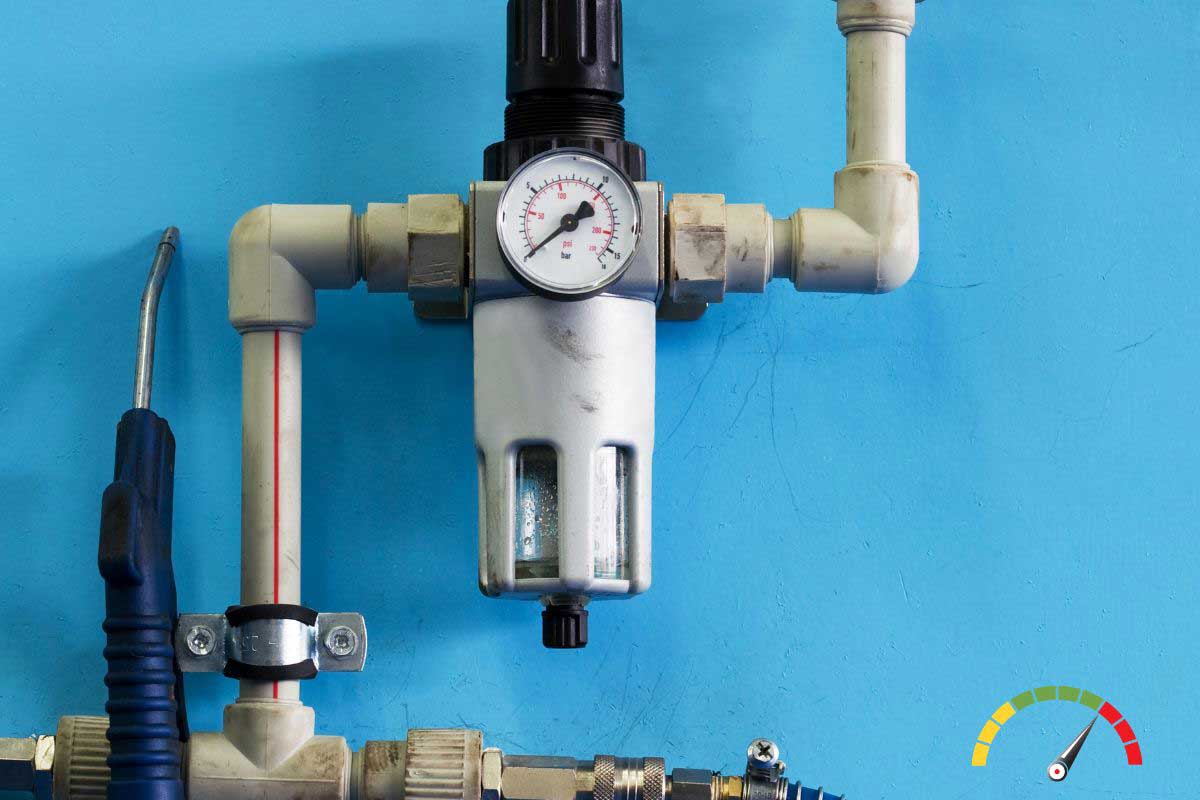

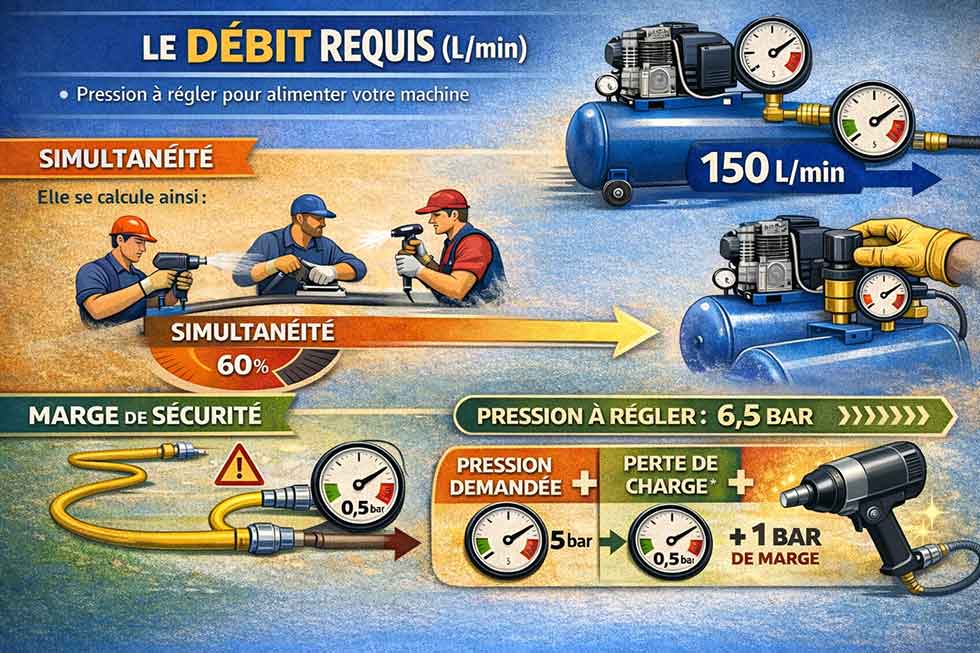

Le Débit Requis (L/min)
C’est la quantité d’air que votre compresseur doit être capable de fournir.
La Simultanéité :
Nous appliquons un coefficient car, dans un atelier, on utilise rarement tous les outils à 100% en même temps.
La Marge de Sécurité :
Le résultat inclut une marge de 15% pour compenser les micro-fuites du réseau d’air et éviter que le moteur du compresseur à piston ne s’échauffe en tournant en continu.
[NDLR : Sur un compresseur à piston, pour permettre un refroidissement minimum du moteur, il est important de respecter des temps de pause. Le cas échéant, un compresseur à piston qui tourne en continu subira un échauffement, endommageant la culasse, piston et autres organes]
💡 Conseil : Si votre résultat affiche 450 L/min, choisissez un compresseur dont le débit restitué (et non aspiré) est au moins égal à ce chiffre.

La Perte de Charge (Le « Freinage »)
C’est la pression perdue entre le compresseur et l’outil, due au frottement de l’air dans les tuyaux.
Le Diamètre :
C’est le facteur le plus important. Un tuyau d’air et un raccord trop fin « étrangle » l’air.
La Longueur et les Coudes :
Plus le trajet est long et tortueux, plus la pression chute.

L’objectif : Une installation saine doit avoir une perte de charge inférieure à 0,5 bar. Au-delà, vous engendrez une surconsommation d’électricité car le compresseur doit forcer davantage pour compenser.

💡 Conseil : Si votre perte de charge est trop élevée (couleur orange ou rouge), essayez d’augmenter le diamètre de votre tuyauterie ou de passer en réseau « Boucle fermée » avant d’envisager l’achat d’un compresseur plus puissant.

Le Réglage du Compresseur
C’est la pression à laquelle vous devez régler la sortie de pression d’air pour alimenter votre machine.
Elle se calcule ainsi : Pression demandée par l’outil + Perte de charge + 1 bar de marge de régulation.

Cette marge de 1 bar permet au compresseur de gérer ses cycles de démarrage et d’arrêt sans que vous ne ressentiez de baisse de puissance sur vos outils.

💡 Trois astuces pour votre réseau d’air :

Privilégiez les boucles : Si possible, concevez votre réseau en « boucle fermée » plutôt qu’en ligne droite. Cela permet à l’air d’arriver par deux côtés et divise la perte de charge par quatre !
Pente et Purge : Installez vos tuyaux avec une légère pente (1%) et placez des purgeurs aux points bas pour évacuer l’eau de condensation.
Le Réservoir : Pour les outils gourmands (clé à chocs, sableuse), un gros réservoir (270L ou 500L) agit comme une batterie : il délivre une grosse puissance instantanée même si le compresseur est un peu plus petit.

A lire également : Quelle huile pour le graissage de vos outils?
