Douilles à chocs 1/2, 3/4 et 1 pouce

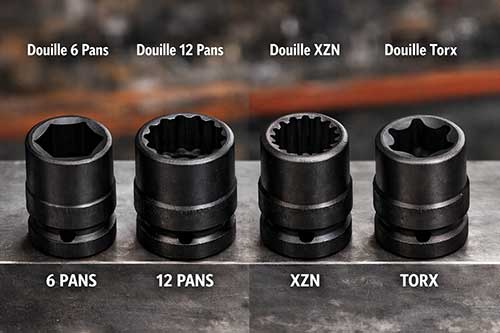

Quels sont les différents types de douilles pour clés à choc ?

Les douilles à chocs existent avec plusieurs types d’empreintes, ou profils. Chaque forme correspond à un type d’écrous ou de vis utilisés en mécanique automobile ou en maintenance industrielle.

Empreintes standards et polygonales

• L’empreinte 6 pans, ou hexagonale, reste la plus courante. Elle s’utilise pour les écrous et boulons classiques, notamment sur les roues. Sa géométrie appuie sur les faces de l’écrou et limite l’arrondissement des angles lorsque le couple devient élevé. La douille à choc 6 pans hexagonale est la plus couramment utilisée en mécanique auto.
• Pour les boulons hexagonaux, on trouve aussi des douilles à 12 pans. Ce profil permet d’engager la douille plus facilement sur la tête de l’écrou car il multiplie les positions possibles. Il sert aussi pour certaines têtes spécifiques, notamment les vis avec empreinte XZN mâle.
• L’empreinte XZN, souvent appelée « spline », possède douze dents fines disposées en étoile. Ce type de vis apparaît fréquemment sur les véhicules allemands, par exemple chez Volkswagen ou BMW. La géométrie permet de transmettre un couple important sans détériorer la tête de vis. Les douilles sont généralement prévues pour travailler sur des empreintes femelles.

Empreintes étoile et profils techniques

• Les profils Torx sont très répandus en mécanique. Leur forme en étoile à six pointes répartit l’effort sur une surface plus large que les empreintes hexagonales classiques, ce qui améliore la transmission du couple.
• Le profil Ribe est moins connu du grand public mais reste présent dans certains ensembles mécaniques automobiles. On le rencontre surtout dans les assemblages nécessitant un serrage précis.

Douilles tournevis à choc

Certaines vis nécessitent l’usage d’une douille montée sur une clé à chocs. On parle alors de douilles tournevis à choc.

Elles existent avec des empreintes cruciformes Phillips ou Pozidriv, avec une lame plate pour les vis fendues, ou avec un embout six pans mâle destiné aux vis à six pans creux, souvent appelées vis Allen.

Empreintes spécialisées

Certains modèles sont conçus pour des situations particulières. Les douilles extractrices possèdent un profil intérieur conique qui mord dans un écrou antivol ou un écrou abîmé afin de pouvoir le dévisser.

Quel que soit le profil, les douilles à chocs utilisent presque toujours un acier chrome-molybdène (Cr-Mo). Leur surface noire provient d’un traitement phosphaté destiné à protéger l’acier et à supporter les contraintes générées par une clé à chocs.

Un acier plus resistant que les douilles classiques

L’acier chrome-molybdène (Cr-Mo) est utilisé pour fabriquer des outils soumis à de fortes contraintes mécaniques. On le retrouve notamment sur les douilles destinées aux clés à chocs.

Sa première qualité tient à sa résistance aux impacts. Cet alliage supporte des chocs nettement plus violents que l’acier chrome-vanadium (Cr-V). Sa structure reste légèrement ductile. Lors d’un impact, l’acier absorbe une partie de l’énergie par une micro-déformation plutôt que de casser brutalement, ce qui limite l’apparition de fissures lorsque les impacts se répètent.

Le Cr-Mo supporte aussi mieux la chaleur. Des essais métallurgiques montrent qu’il conserve plus de 90 % de sa résistance mécanique autour de 300 °C, alors que les aciers classiques perdent plus rapidement leurs propriétés lorsque la température monte.

Cet alliage tient bien dans la durée. Les outils fabriqués en Cr-Mo résistent aux cycles de serrage répétés rencontrés en atelier automobile, en maintenance industrielle ou dans les ateliers de pneumatiques.

Enfin, ce comportement mécanique améliore la sécurité d’utilisation. Lorsque l’effort devient trop important, l’acier chrome-molybdène se déforme légèrement au lieu d’éclater. Pour les outils à fort couple, comme les clés à chocs, cette caractéristique limite le risque de rupture brutale.

Comment identifier les douilles à chocs?

Les douilles à chocs et les douilles classiques ne se distinguent pas seulement par leur apparence. Leur conception, l’acier utilisé et l’usage prévu diffèrent nettement, notamment lorsqu’il s’agit de travailler avec une clé à chocs.

Différences visuelles

On les reconnaît immédiatement.
Les douilles à chocs ont une surface noire et mate. Cette teinte provient d’un traitement à l’oxyde noir utilisé dans l’industrie pour protéger l’acier sans ajouter de chrome.

Différences de matériaux

Comme expliqué ci-dessus l’acier change selon l’effort que la douille doit encaisser.

Les douilles à chocs sont fabriquées en acier chrome-molybdène (Cr-Mo). Cet alliage reste légèrement ductile. Lors d’un impact répété, il se déforme très légèrement au lieu de casser, ce qui lui permet d’absorber l’énergie produite par une clé à chocs. Il conserve également ses propriétés mécaniques à des températures pouvant approcher 300 °C.

Les douilles classiques utilisent le plus souvent un acier chrome-vanadium (Cr-V). Cet acier est très dur et résiste bien au serrage manuel avec un cliquet ou une barre de force. Sous des impacts rapides et répétés, il peut toutefois fissurer puis éclater.

Les douilles classiques présentent une surface brillante. Elles sont recouvertes d’un placage chromé qui facilite le nettoyage et protège de la corrosion lors d’un usage manuel.

Différences de fabrication

La géométrie des douilles suit la même logique. Les douilles à chocs possèdent des parois plus épaisses. Cette masse supplémentaire encaisse les impacts transmis par les outils pneumatiques ou électriques.

Les douilles classiques ont des parois plus fines. Cela permet d’accéder plus facilement aux écrous situés dans des espaces étroits, mais elles ne sont pas prévues pour supporter les impacts.

On trouve aussi un trou transversal à la base des douilles à chocs. Il sert à installer une goupille et un anneau de retenue afin de sécuriser la douille sur l’enclume de l

Comment bien utiliser ses douilles pour clé à choc ?

Pour une utilisation efficace de vos douilles pour clé à choc, assurez-vous de choisir la taille qui correspond au carré d’entraînement de votre clé à choc. Une fois emboîtées, vous pourrez visser en toute confiance, sans risque de dommages pour les écrous de roue ou les filetages.

A ne pas faire!

Une règle simple s’impose : ne jamais monter une douille chromée classique sur une clé à chocs.

Sous l’effet des impacts, l’acier chrome-vanadium peut se fissurer puis éclater. Des fragments métalliques peuvent être projetés à grande vitesse. Le risque pour l’opérateur et les personnes autour est réel.

Les douilles à chocs, elles, sont conçues pour transmettre le couple élevé des clés à chocs pneumatiques ou électriques tout en protégeant l’entraînement carré de l’outil.

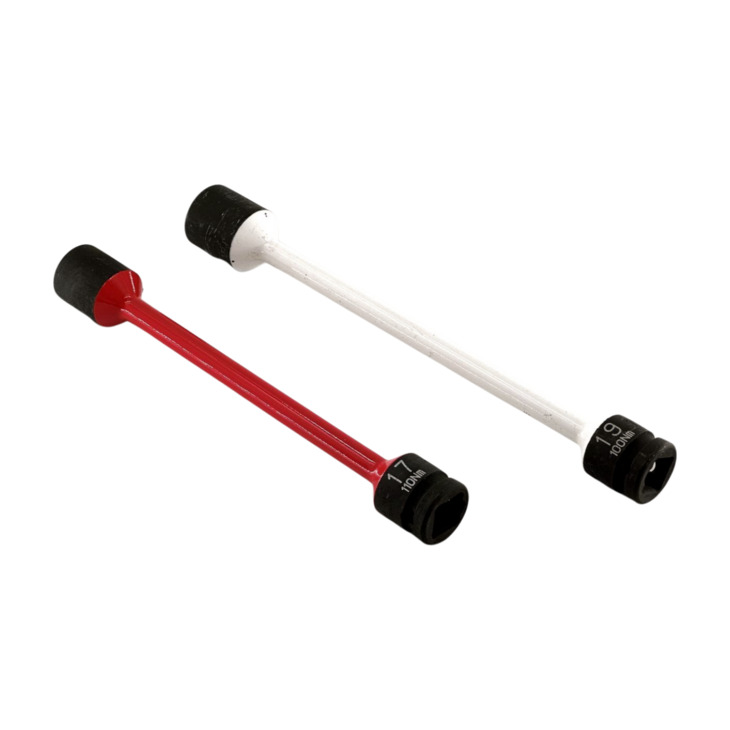

Nos douilles à choc sont spécialement conçues pour un serrage contrôlé, que ce soit pour les roues de véhicules légers ou de transporteurs. Avec un serrage préréglé à 100 Nm, vous pouvez être sûr que votre travail sera effectué avec précision et efficacité.

N’attendez plus pour optimiser votre travail. Faites confiance à Airoutil, spécialiste des outils pneumatiques pour des douilles pour clé à choc de qualité supérieure. Recevez vos produits dans un délai de 24 à 72 heures, où que vous soyez.
